Vlastnosti produktů
Extrémně vysoká počáteční propustnost a maximální propustnost
Hlavní výhoda Supermalloy spočívá v přesné kontrole složení jejího systému nikl-železo{1}}molybden. Začleněním přibližně 79 % niklu a 5 % molybdenu slitina současně přibližuje svou konstantu magneto-krystalické anizotropie (K₁) a koeficient magnetostrikce (λ) téměř nule. V kombinaci s vysokoteplotním vodíkovým žíháním (úprava v čisté vodíkové atmosféře při 1300 stupních) může jeho počáteční permeabilita (μᵢ) dosáhnout 50 000–150 000 a maximální permeabilita (μₘₐₓ) může být až 600 2000, což činí 100 000 nejvyšší magnetický materiál. v současnosti dostupná propustnost, která daleko převyšuje běžné permalloy (μᵢ přibližně 10 000–30 000). Tato vlastnost umožňuje dosáhnout extrémně vysoké odezvy toku i při velmi slabých magnetických polích.
Extrémně nízká koerciivita a ztráta hystereze
Díky své vysoké čistotě a optimalizované krystalické textuře vykazuje Supermalloy extrémně nízkou koercitivitu (Hc menší nebo rovnou 1,2 A/m), což má za následek minimální plochu hysterezní smyčky a výrazně nižší hysterezní ztráty ve srovnání s běžnými permalloyemi. Ve střídavých magnetických polích vykazuje vynikající výkon při ztrátě jádra, takže je zvláště vhodný pro aplikace s přísnými požadavky na věrnost a účinnost signálu, jako jsou pulzní transformátory, magnetické zesilovače a transformátory proudu se slabým-signálem. Ve srovnání s běžnými permalloy může Supermalloy pracovat stabilně za podmínek, kdy frekvence a trvání pulzu jsou třikrát vyšší.
Vyšší odpor a kontrola ztráty vířivými proudy
Odpor Supermalloy je přibližně 0,60 μΩ·m (60 μΩ·cm), výrazně vyšší než u běžných permalloyů (asi 45–55 μΩ·cm). Přídavek molybdenu účinně zvyšuje měrný odpor slitiny, snižuje ztráty vířivými proudy a umožňuje vynikající účinnost jádra ve středně- a vysoko-frekvenčních aplikacích. Díky této vlastnosti je vhodný pro scénáře s přísnými požadavky na účinnost a nárůst teploty, jako jsou vysokofrekvenční transformátory, radarové systémy a letecké zdroje (400 Hz).
Dobré vlastnosti při obrábění a tváření
Supermalloy se vyznačuje vynikající zpracovatelností za tepla i za studena, což umožňuje jeho válcování do extrémně tenkých pásů (s tloušťkou pod 0,05 mm), jakož i pásů, tyčí a drátů v různých formách. Jeho tažnost překonává většinu křehkých měkkých feritových magnetických materiálů, takže je vhodný pro výrobu složitých laminovaných jader, magnetických štítů a přesných lisovaných dílů. Konečné žíhání optimalizuje magnetické vlastnosti odstraněním namáhání při zpracování, obnovením permeability a snížením koercitivity. Lze použít konvenční obrábění (soustružení, frézování, vrtání, broušení), ale pro konečnou úpravu se doporučuje použít broušení nebo elektroerozivní obrábění (EDM).
Technické specifikace
Chemické složení
|
Živel |
Standardní požadavky |
Poznámky |
|
Ni |
79.0 - 81.0% |
Jádrové prvky, které určují vysokou magnetickou permeabilitu a nízkou magnetickou krystalickou anizotropii |
|
Mo |
4.8 - 5.2% |
Zvyšte odpor, potlačte-přeměnu uspořádání Ni₃Fe na dlouhé vzdálenosti a zjednodušte tepelné zpracování |
|
Fe |
Zbývající množství (14–16 %) |
Maticové prvky, které poskytují hustotu toku a{0}}efektivitu nákladů |
|
Mn |
Menší nebo rovno 0,50 % |
Přísná kontrola pro zajištění magnetických vlastností a čistoty |
|
Si |
Menší nebo rovno 0,35 % |
Deoxidátor, přísně kontrolovaný |
|
C |
Menší nebo rovno 0,02 % |
Přísná kontrola, aby se zabránilo srážení karbidů v poškození magnetických vlastností |
Fyzikální vlastnosti
|
Vlastnictví |
Hodnota/Rozsah |
Testovací podmínky |
|
Hustota |
≈ 8,70 g/cm³ |
Pokojová teplota (20 stupňů) |
|
Curieova teplota |
≈ 400 stupňů |
- |
|
Hustota saturačního magnetického toku (Bs) |
≈ 0.78 T |
Pokojová teplota |
|
donucovací síla (Hc) |
Menší nebo rovno 1,2 A/m |
Žíhaný stav |
|
Počáteční propustnost (μᵢ) |
50,000 – 150,000 |
Žíhaný stav |
|
Maximální propustnost (μₘₐₓ) |
600,000 – 1,200,000 |
Žíhaný stav |
|
Odpor |
≈ 0.60 μΩ·m |
Pokojová teplota |
|
Modul pružnosti (Youngův modul) |
≈ 200 GPa |
Pokojová teplota |
Mechanické vlastnosti (Žíhaný stav, typické hodnoty)
|
Vlastnictví |
Typická hodnota |
Specifikace |
|
Pevnost v tahu |
≈ 550 MPa |
ASTM A753 Alloy 4 |
|
Mez kluzu (0,2% offset) |
≈ 340 MPa |
ASTM A753 |
|
Prodloužení |
Větší nebo rovno 40 % |
- |
|
Tvrdost |
≈ 80–95 HRB |
- |
Magnetické vlastnosti (žíhaný stav, typické hodnoty)
|
Výkon |
Číslo |
Zkušební podmínky |
|
Počáteční propustnost (μᵢ) |
50,000 – 150,000 |
Žíhaný stav, slabé magnetické pole |
|
Maximální propustnost (μₘₐₓ) |
600,000 – 1,200,000 |
Žíhaný stav |
|
Hustota saturačního magnetického toku (Bs) |
≈ 0.78 T |
Pokojová teplota |
|
donucovací síla (Hc) |
Menší nebo rovno 1,2 A/m |
Žíhaný stav |
Výkon při vysokých{0}}teplotách
Curieova teplota Supermalloy je přibližně 400 stupňů. V teplotním rozsahu od pokojové teploty do 100 stupňů se jeho propustnost s teplotou jen málo mění, takže je vhodný pro přesné přístroje a prostředí detekce slabého magnetického pole. Pamatujte však, že za podmínek nepřetržitého provozu nad 100 stupňů bude permeabilita vykazovat značný útlum a není vhodná pro vysokoteplotní magnetické aplikace.
Antioxidační vlastnosti:
Supermalloy vykazuje dobré antioxidační vlastnosti v normálním atmosférickém prostředí. Při dlouhodobém vystavení vlhkému nebo korozivnímu prostředí se doporučuje ošetření proti korozi nebo ochrana povrchovým nátěrem.
Organizační stabilita:
Optimalizací tepelného zpracování (vodíkové žíhání při 1300 stupních následované řízeným chlazením z 600–300 stupňů) lze přesně řídit strukturu zrn Supermalloy, aby byly zajištěny konzistentní magnetické vlastnosti. Proces tepelného zpracování přímo ovlivňuje konečný magnetický výkon a musí být přísně kontrolován.
Použitelná média:
1. Konvenční atmosférické prostředí
2. Elektrické izolační médium
3. Olej pro přesné přístroje
4. Prostředí suchého plynu
Poznámka: Supermalloy je kovová měkká magnetická slitina a není vhodná pro prostředí s korozivními kapalinami, jako jsou silné kyseliny a silné zásady. Při dlouhodobém vystavení vlhkému prostředí se doporučuje ošetření proti korozi.
Supermalloy je speciálně navržena pro aplikace vyžadující extrémně vysokou magnetickou permeabilitu, detekci slabého signálu a vysokou citlivost. Doporučuje se pro následující pole:
Aplikační pole
-
Magnetické stínění s vysokou{0}}citlivostí: Magnetické stínění pro přesné přístroje, elektronové mikroskopy, kvantové senzory, magnety MRI a místnosti pro měření slabého magnetického pole. Jeho extrémně vysoká počáteční permeabilita umožňuje účinné odstínění rušení vnějšího magnetického pole i při velmi slabých magnetických polích (geomagnetických úrovních).
-
Pulzní a signálové transformátory: Pulzní transformátory, širokopásmové transformátory, izolační transformátory, vysoce{0}}transformátory zvuku a proudové transformátory. Jeho extrémně vysoká magnetická permeabilita a ultra-nízká hysterezní ztráta umožňují vysoce-věrný přenos signálu.
-
Magnetické zesilovače a modulátory: Ultra-citlivé magnetické zesilovače, magnetické modulátory, snímače stejnosměrného proudu (DCCT) a jádra fluxgate snímačů. Jeho nízká koercivita a nízké ztrátové charakteristiky usnadňují zesílení a detekci slabých signálů.
-
Přesné převodníky a měřicí přístroje: Přesné převodníky proudu a napětí, standardní můstky a přesné měřiče výkonu. Jeho extrémně vysoká počáteční propustnost zajišťuje lineární odezvu při nízkých hustotách toku.
-
Vědecký výzkum a přesné přístroje: Magnetické stínění pro detektory částic, atomové hodiny, supravodivá kvantová interferenční zařízení (SQUID), magnetické obvody spektrometrů a elektromagnetické váhy.
-
Telekomunikace a radiotechnika: vysokofrekvenční filtrační tlumivky, širokopásmové přizpůsobovací transformátory, komunikační transformátory a transformátory telefonních linek.
-
Lékařské vybavení: Magnetické stínění pro biomagnetická měření, stínění magnetokardiografie (MCG) a stínění magnetoencefalografie (MEG).
Dodávka a přizpůsobení
Nabízíme flexibilní a spolehlivá řešení dodavatelského řetězce, abychom zajistili, že obdržíte materiály Supermalloy, které dokonale odpovídají požadavkům vašeho projektu.
|
Formulář |

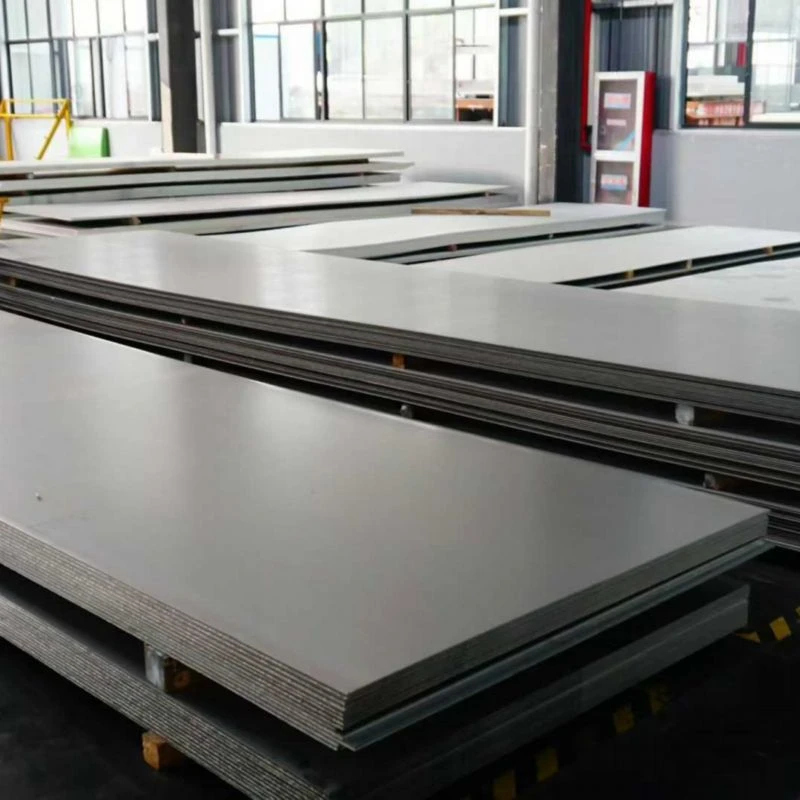

 List/talíř
|

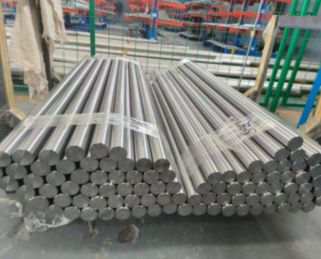

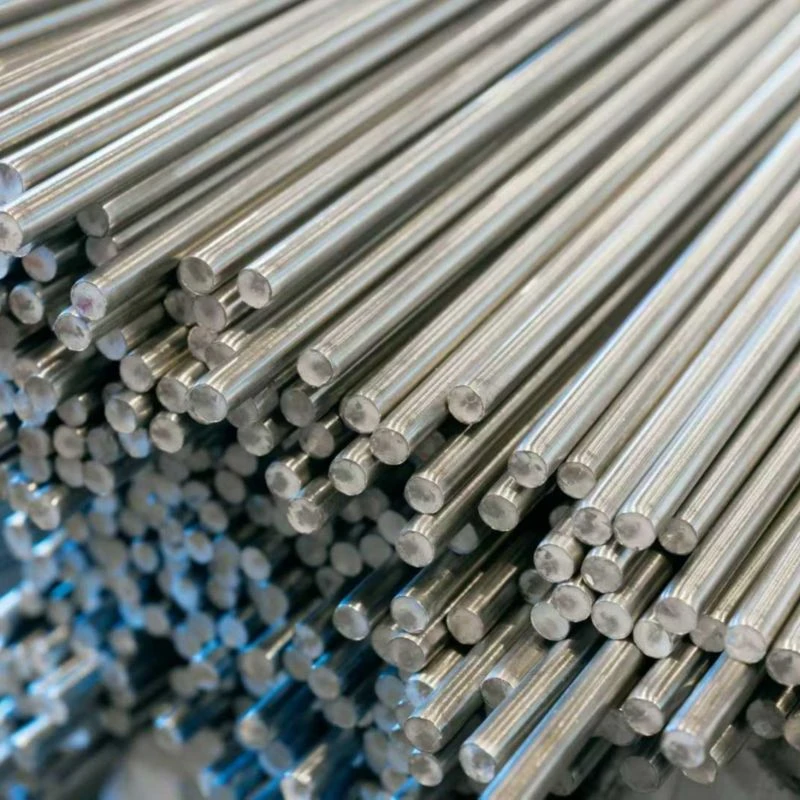

 Tyč/tyč
|

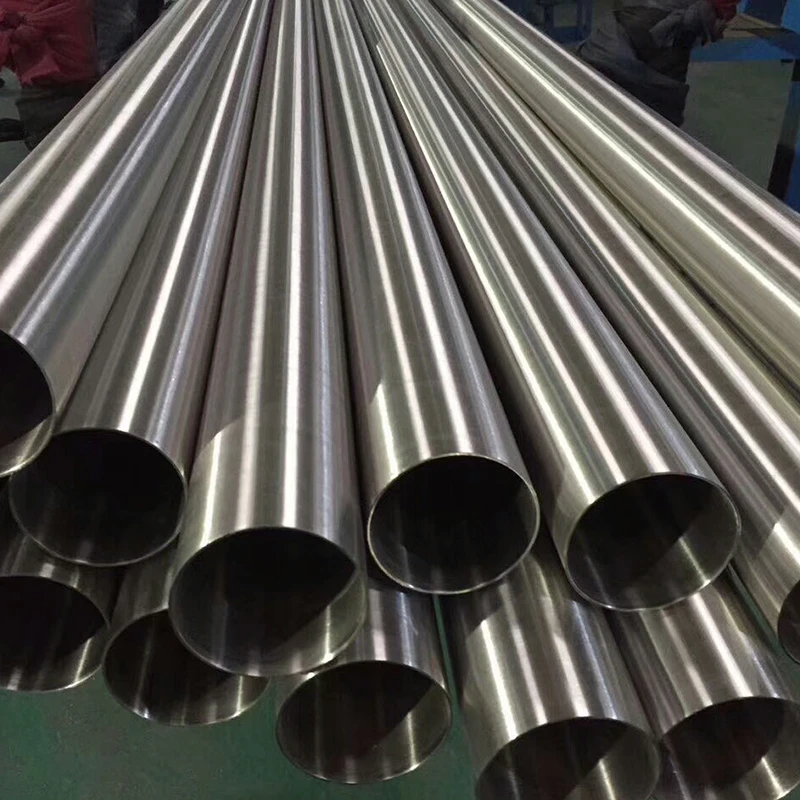

 Trubka / Trubka
|

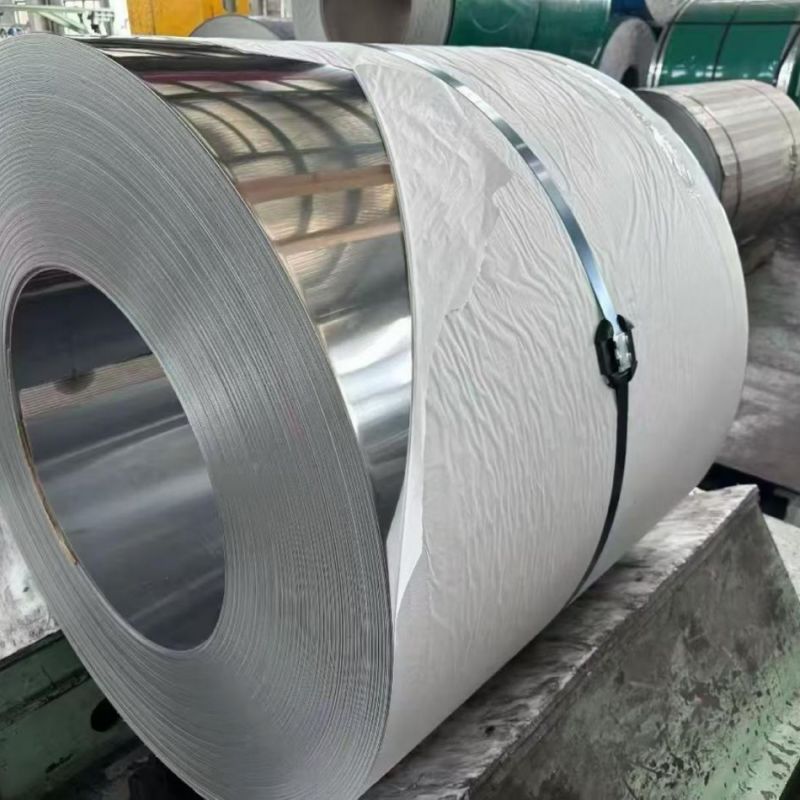

 Pásová/listová cívka
|
 Drát/Drátěná tyč
|
|---|---|---|---|---|---|
|
Konvenční rozsah |
Tloušťka: 0.5 - 100 mm |
Průměr Φ6-500mm |
Vnější průměr Φ10-300mm |
Tloušťka: 0,1 – 3,0 mm |
Průměr Φ0,5-10mm |
|
Možnost přizpůsobení |
Speciální tlusté/tenké válcované, ultra{0}}široké plechy; speciální povrchová úprava, řezání s pevnou-délkou |
Velké-kované tyče (až Φ800 mm), tyče speciálního{2}}tvaru a různé podmínky tepelného zpracování |
Trubky s velkým-průměrem a tloušťkou-stěn, speciální složení slitiny; Zpracování konců trubek (zkosení, pevná délka) |
Různé podmínky tvrdosti, speciální tepelné úpravy (stabilizační úprava, kontrola velikosti zrna), kyselinou-myté povrchy, elektrolytické leštění, nátěry nebo speciální ochranné filmy |
Speciální povrchová úprava, přesné kreslení |
Proč si vybrat nás? - Spolehlivá inženýrská technologie. Spolehlivé dodání.
V Číně pro vás nejsme jen dodavatelem, ale také důvěryhodným partnerem v oblasti materiálů.

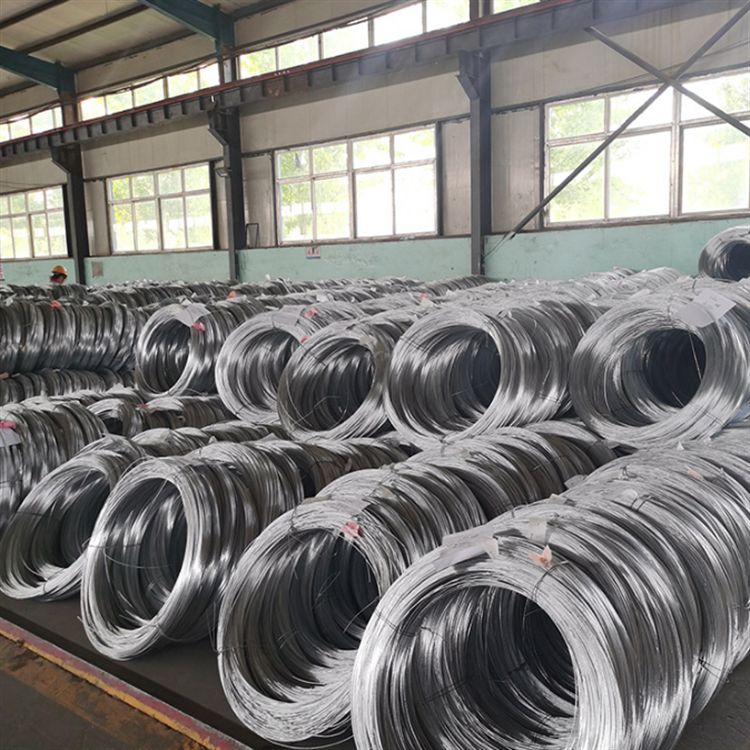

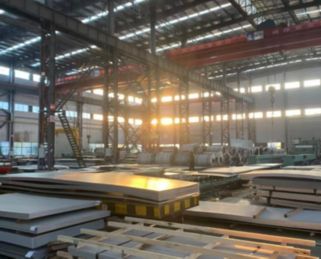

Vertikálně integrovaná výroba
Vlastní 20 000 ㎡ zařízení s 10+ automatizovanými linkami (8,000+ tun/rok). Vlastní-nástrojové a lisovací centrum umožňuje rychlé přizpůsobení a efektivní kontrolu nákladů - bez prostředníků.

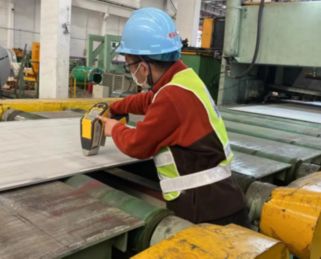

Přísná kontrola kvality v každé fázi
Úplná sledovatelnost napříč klíčovými kontrolními body kontroly kvality v průběhu výroby. 100 % v souladu se standardy ASTM/ASME, EN a GB. Zprávy o zkouškách materiálu jsou k dispozici u každé zásilky.

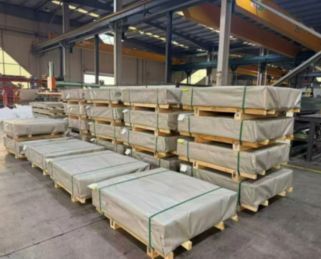

Spolehlivé dodávky a exportní balení
10+ let export do Evropy, Severní Ameriky, jihovýchodní Asie a Středního východu s voděodolnou a antikorozní-ochranou v kombinaci s flexibilními možnostmi dopravy zajišťuje bezpečné a včasné-dodání.
Ověření vzorku před hromadnou výrobou
Poskytujeme bezplatné vzorky pro ověření kvality, což vám umožňuje zadávat hromadné objednávky až po schválení. Přesným měřením rozměrů a transparentní výrobou zajišťujeme konzistenci od vzorku až po hromadnou výrobu.
FAQ
Otázka: Jaké jsou hlavní výhody Supermalloy?
Otázka: Jaký druh tepelného zpracování vyžaduje Supermalloy?
Otázka: Jaká je maximální provozní teplota?
Otázka: Jaký je rozdíl mezi Supermalloy a obyčejnou Permalloy?
