Vlastnosti produktů
Dobrý celkový výkon a vysoká{0}}efektivita nákladů (hlavní výhoda)
Hlavní výhoda API 5L Gr.B spočívá v jeho vynikajícím celkovém výkonu a vysoké nákladové-efektivitě. Díky svému nízko-uhlíkovému designu (obsah uhlíku menší nebo roven 0,26 %) a mírnému obsahu slitin nabízí Gr.B nižší výrobní náklady při zajištění minimální meze kluzu 245 MPa a minimální pevnosti v tahu 415 MPa. To z něj činí nejekonomičtější volbu základního materiálu pro potrubní inženýrství.
|
Výkonnostní ukazatele |
Požadavky PSL1 |
Požadavky PSL2 |
|
Minimální mez kluzu (MPa) |
245 |
245 |
|
Maximální mez kluzu (MPa) |
- |
450 |
|
Minimální pevnost v tahu (MPa) |
415 |
415 |
|
Maximální pevnost v tahu (MPa) |
- |
655 |
|
Výnosový poměr |
- |
Obvykle menší nebo rovno 0,93 |
|
Prodloužení |
Větší nebo rovno 30 % |
Větší nebo rovno 30 % |
Poznámka: PSL2 stanoví limity pro maximální mez kluzu a maximální pevnost v tahu (s horními limity 450 MPa a 655 MPa), což zajišťuje, že materiál má dostatečnou schopnost plastické deformace a vyšší bezpečnostní rezervu.
Vynikající svařovací výkon (základní požadavek na ocel potrubí)
Nízkouhlíkový ekvivalentní design API 5L Gr.B zajišťuje vynikající svařovací výkon, který je základním požadavkem pro rozsáhlé-konstrukce potrubních ocelí. Třída PSL2 vyžaduje uhlíkový ekvivalent (CEIIW) menší nebo roven 0,43 a Pcm menší nebo roven 0,25, což zajišťuje dobrou houževnatost a odolnost proti praskání za studena v tepelně-ovlivněné zóně za podmínek svařování v terénu.
Klíčové body svařování:
• Nízká hodnota CE:
Účinně snižuje tendenci tvrdnout oblasti zasažené teplem svařování-a snižuje riziko trhlin za studena
• Nízký-škodlivý-obsah prvků:
S Menší nebo rovno 0,030 % (PSL1) / Menší než nebo rovno 0,015 % (PSL2), zajištění čistoty svarů a základního kovu
• Vhodné pro různé metody svařování:
svařování na tupo bezešvých ocelových trubek, svařování pod tavidlem spirálově/přímo svařovaných trubek atd., s dobrým výkonem při svařování v terénu
U třídy PSL1 je horní hranice obsahu uhlíku relativně široká (méně než nebo rovna 0,26 %) a během svařování se doporučuje předehřátí na 100-150 stupňů; pro třídu PSL2 je požadavek na obsah uhlíku přísnější (méně než nebo rovný 0,16-0,18 %), což má za následek lepší svařitelnost a obvykle není potřeba speciální předehřívání nebo vyžaduje pouze nižší teplotu předehřívání.
Dobrá houževnatost při nízkých-teplotách a odolnost vůči křehkému lomu
API 5L Gr.B PSL2 vyžaduje Charpy V-vrubové rázové zkoušky, aby byla zajištěna odolnost materiálu vůči křehkému lomu za nízkých-teplotních provozních podmínek. Jemnozrnná mikrostruktura získaná prostřednictvím normalizace nebo procesů TMCP zvyšuje houževnatost materiálu při nízkých-teplotách, což umožňuje spolehlivé použití potrubní oceli Gr.B v chladných oblastech a prostředích s velkými sezónními teplotními výkyvy.
Typický index rázové houževnatosti (PSL2):
• Testovací teplota: Obvykle -20 stupňů nebo nižší (podle požadavků uživatele)
• Minimální energie nárazu: větší nebo rovna 27 J (průměrná hodnota) / větší nebo rovna 20 J (jednotlivá hodnota)
Dobrá odolnost proti korozi a přizpůsobivost prostředí
API 5L Gr.B vykazuje dobrou odolnost proti stejnoměrné korozi v normálních atmosférických médiích, sladké vodě, půdě a ropných a plynových médiích. Pro kyselá provozní prostředí (obsahující H₂S) by měly být vybrány speciální materiály specifikované v příloze J API 5L PSL2 (kyselinovzdorné{5}}trubky) s dalšími kontrolami obsahu síry, tvrdosti a odolnosti HIC.
Pro mořské prostředí jsou v dodatku H a dodatku J k PSL2 uvedeny odpovídající doplňkové požadavky na materiál použitelné pro strukturální potrubí plošin na moři a podmořská potrubí.
Dobré ohýbání a zpracování za studena
API 5L Gr.B má nižší obsah uhlíku a mírný poměr výtěžnosti-k{3}}tahu (obvykle menší nebo rovný 0,93 pro PSL2), což mu dává dobrou tvarovatelnost za studena. Je vhodný pro výrobu trubek ohýbaných za studena a lze jej použít k výrobě ohybů za tepla prostřednictvím procesů ohýbání za tepla. Vykazuje také dobré vlastnosti ve smyku, stříhání a tváření ve svitcích a deskách.
Technické specifikace
Chemické složení (API Spec 5L / ISO 3183)
|
Živel |
Bezešvá trubice PSL1 |
Svařovaná trubka PSL1 |
PSL2 |
Poznámka |
|
C |
Menší nebo rovno 0,28 % |
Menší nebo rovno 0,26 % |
Menší nebo rovno 0,16–0,18 % |
Nízko{0}}uhlíkové provedení pro zajištění svařitelnosti a houževnatosti při nízkých-teplotách |
|
Mn |
Menší nebo rovno 1,30 % |
Menší nebo rovno 1,30 % |
Menší nebo rovno 1,30 % |
Pevné řešení posílení, zlepšení síly |
|
P |
Menší nebo rovno 0,030 % |
Menší nebo rovno 0,030 % |
Menší nebo rovno 0,025 % |
Škodlivé prvky, přísně kontrolované |
|
S |
Menší nebo rovno 0,030 % |
Menší nebo rovno 0,030 % |
Menší nebo rovno 0,015 % |
Škodlivé prvky, přísně kontrolované, aby byla zajištěna houževnatost při nízkých{0}}teplotách |
|
Si |
Menší nebo rovno 0,45 % |
Menší nebo rovno 0,45 % |
Menší nebo rovno 0,45 % |
Deoxidant, zlepšit sílu |
|
V |
Menší nebo rovno 0,05 % |
Menší nebo rovno 0,05 % |
Menší nebo rovno 0,05 % |
Mikrolegovací prvky, precipitační zpevnění |
|
Nb |
Menší nebo rovno 0,05 % |
Menší nebo rovno 0,05 % |
Menší nebo rovno 0,05 % |
Mikrolegovací prvky, řízené válcování pro jemné zrno |
|
Ti |
Menší nebo rovno 0,04 % |
Menší nebo rovno 0,04 % |
Menší nebo rovno 0,04 % |
Mikrolegovací prvky, precipitační zpevnění |
|
CEIIW |
- |
- |
Menší nebo rovno 0,43 % |
Uhlíkový ekvivalent, kontrola svařitelnosti |
|
PCm |
- |
- |
Menší nebo rovno 0,25 % |
Index citlivosti na trhliny |
|
Fe |
Zbývající množství (≈ 97%) |
Zbývající množství (≈ 97%) |
Zbývající množství (≈ 97%) |
Maticový prvek |
Fyzikální vlastnosti
|
Vlastnictví |
Hodnota/Rozsah |
Testovací podmínky |
|
Hustota |
≈ 7,85 g/cm³ |
Pokojová teplota (20 stupňů) |
|
Bod tání |
≈ 1420-1460 stupňů |
--- |
|
Modul pružnosti |
≈ 207 GPa |
Pokojová teplota |
|
Tepelná vodivost |
≈ 50 W/(m·K) |
Pokojová teplota |
|
Koeficient tepelné roztažnosti (20-100 stupňů) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
Poissonův poměr |
≈ 0.28 |
Pokojová teplota |
Mechanické vlastnosti (typická hodnota)
|
Výkon |
PSL1 |
PSL2 |
Implementační standardy |
|
Minimální mez kluzu |
245 MPa |
245 MPa |
API Spec 5L / ISO 3183 |
|
Maximální mez kluzu |
- |
450 MPa |
API Spec 5L / ISO 3183 |
|
Minimální pevnost v tahu |
415 MPa |
415 MPa |
API Spec 5L / ISO 3183 |
|
Maximální pevnost v tahu |
- |
655 MPa |
API Spec 5L / ISO 3183 |
|
Prodloužení |
Větší nebo rovno 30 % |
Větší nebo rovno 30 % |
API Spec 5L |
Poznámka: „B“ v API 5L Gr.B znamená základní třídu s minimální mezí kluzu 35 000 psi (přibližně 245 MPa). Gr.B je velmi podobný ASTM A53 Gr.B, pokud jde o chemické složení a mechanické vlastnosti, a často se používají zaměnitelně v praktických technických aplikacích.
Použitelná média
1. Zemní plyn, ropa a rafinovaná ropa:
Hlavní hlavní a vedlejší vedení pro přenos na dlouhé -střední a nízké-tlaky.
2. Voda a kaly:
Vodovodní potrubí, přeprava kejdy.
3. Chemická média:
Kapalinové potrubí v chemických závodech.
4. Městský plyn:
Městské distribuční sítě středního a nízkého tlaku-.
5. Konstrukční trubky:
Stavební konstrukce, pláště vodičů plošin na moři (nekorozivní prostředí).
6. Obecná korozivní prostředí:
Konvenční půda, atmosféra, sladká voda.
Poznámka: API 5L Gr.B není vhodný pro vysoko-teplotní, vysokotlaká-silně kyselá média (jako je vysokoteplotní -koncentrovaná kyselina chlorovodíková a kyselina fluorovodíková). V kyselém prostředí s olejem a plynem obsahujícím H₂S by měly být vybrány materiály speciální jakosti specifikované v příloze J API 5L PSL2 (kyselinovzdorné{8}}trubky) s dodatečnou kontrolou obsahu síry, tvrdosti a odolnosti HIC.
Forma produktu a výrobní proces
Bezešvá ocelová trubka (bezešvá)
Proces: Propichování válcováním za tepla + prodlužovací válcování
Rozsah průměru: 21.3 - 1067 mm (1/2" - 42")
Rozsah tloušťky stěny: 2 - 150 mm
Vlastnosti: Bezproblémová vysokotlaká-únosnost, vhodná pro vysokotlaké-potrubí ropy a plynu
Typické aplikace: vysokotlaká{0}}doprava kapalin, sběrné a přepravní potrubí z ústí ropných a plynových vrtů
Vysokofrekvenční odporově svařované potrubí s rovným švem- (ERW)
Proces: Svitek válcovaný za tepla- → Tváření ohýbáním za studena → Vysoko-frekvenční odporové svařování
Rozsah vnějšího průměru: Obvykle menší nebo roven 610 mm (24")
Rozsah tloušťky stěny: Obvykle menší nebo rovný 20 mm
Vlastnosti: Vysoká rozměrová přesnost, vysoká efektivita výroby a významné nákladové výhody
Typické aplikace: středně a nízkotlaké-potrubí ropy a zemního plynu, městské plynovody a konstrukční potrubí
Řízení tepelného příkonu při svařování: Vysoko{0}}frekvenční svařování s frekvencí vyšší nebo rovnou 100 kHz (požadavek PSL2), aby byla zajištěna stabilní kvalita svaru

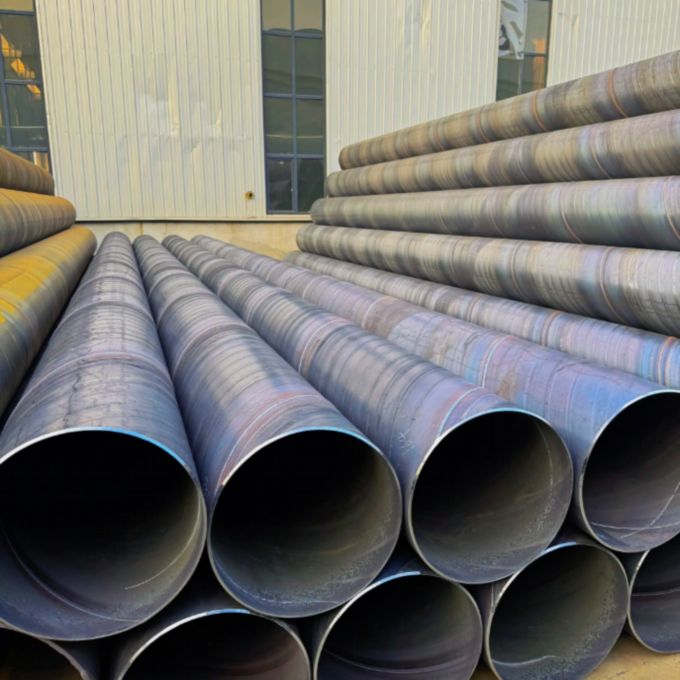

Spirálová svařovaná trubka s ponorným obloukem (SSAW)
Proces: Za tepla-válcovaná cívka → Spirálové tvarování → Oboustranné-svařování pod tavidlem
Rozsah vnějšího průměru: Obvykle 219 - 2500 mm
Rozsah tloušťky stěny: 6 - 25 mm
Vlastnosti: Velký průměr nabízí významné výhody a umožňuje z ocelových pásů stejné šířky vyrábět různé průměry. Namáhání spirálových svarů je pouze 75-90% namáhání rovných švů, což jim umožňuje odolat vyšším tlakům. Teoreticky je lze kontinuálně vyrábět v neomezených délkách.
Typické aplikace: velký-průměr potrubí pro přepravu vody/plynu, pobřežní inženýrské pláště
Svařovaná trubka s přímým svarem pod tavidlem (LSAW)
Proces: ocelový plech → tváření JCOE / tváření UOE → oboustranné-svařování pod tavidlem
Rozsah vnějšího průměru: 406 - 1620 mm (16" - 64")
Rozsah tloušťky stěny: 6 - 50 mm
Vlastnosti: Krátké svary, nízká spotřeba svařovacího materiálu, široký rozsah vnějšího průměru a tloušťky stěny
Typické aplikace: vysokotlaká-dálková{1}}přepravní potrubí, podmořská potrubí, sběrná a přepravní potrubí ropy a plynu
Platné normy a dodací podmínky
Standard: API Spec 5L,ISO 3183,GB/T 9711
Úroveň specifikace produktu: PSL1 (základní úroveň), PSL2 (rozšířená úroveň)
Stav dodávky: válcované za tepla-, řízené válcování (TMCP), normalizované, normalizované válcování, tepelné zpracování (kalení + temperování) atd.
Koncové zpracování: ploché konce, zkosené konce, závitové konce, speciální lícované konce
Certifikát: Při splnění požadavků PSL2 je třeba poskytnout certifikát shody (povinný SR15.1) a musí být implementována úplná-sledovatelnost procesu (povinný SR15.2).
Klíčové body léčebného režimu a svařování
Konečný výkon API 5L Gr.B závisí na válcování za tepla, normalizovaném válcování nebo válcování řízeném TMCP a řízeném chlazení:
1. Válcování za tepla/Normalizované válcování (pro získání jednotné mikrostruktury a optimálních mechanických vlastností):
Válcujte při 1050-1150 stupních, provádějte řízené válcování v rozsahu dokončovacích teplot 800-900 stupňů, po kterém následuje chlazení vzduchem. Je získána stejnoměrná a jemná mikrostruktura feritu + perlitu, která zajišťuje dobrou shodu pevnosti a houževnatosti.
2. Po-tepelném zpracování svařování (je-li požadováno):
Pokud je po svařování prstencových trubek vyžadováno uvolnění pnutí, lze provést následné -tepelné zpracování při 550-650 stupních po dobu 1–2 hodin. Tepelné zpracování po svařování by mělo věnovat pozornost řízení rychlosti ohřevu a chlazení, aby nedošlo k ovlivnění mikrostruktury a vlastností základního materiálu.
Důležité připomenutí:
V konvenčních prostředích pro přenos oleje a plynu bez H2S není po svařování obvykle vyžadováno tepelné zpracování odlehčení pnutí.
Pro potrubí v kyselém prostředí (obsahující H₂S) je vyžadována přísná shoda s dodatkem J API 5L PSL2, aby se zabránilo nadměrné tvrdosti způsobené nesprávným tepelným zpracováním po svařování.
Během svařování je vyžadována přísná kontrola přívodu tepla a interpass teploty, aby se zabránilo hrubnutí zrn v tepelně-ovlivněné zóně.
API 5L Gr.B (L245) je vhodný pro středně a nízkotlaké-přepravy ropy a plynu, městské potrubní sítě a konstrukční potrubní aplikace. Doporučuje se používat v následujících oblastech:
Aplikační pole
-
Shromažďování a přeprava ropy a zemního plynu
● Vnitřní sběrná a přepravní potrubí na ropná pole
● Plynovod pro sběr a přepravu surového plynu
● Dálkové-potrubní odbočky, distribuční potrubí -
Městská plynovodní síť
● Středotlaká a vysokotlaká-síť plynovodů pro přepravu a distribuci plynu
● Vstupní a výstupní potrubí městských regulačních stanic tlaku plynu -
Vodní doprava a zavlažování inženýrství
● Dálkové-vodovodní potrubí
● Zemědělské zavlažovací hlavní kanál podporující potrubí -
Chemické inženýrství a průmyslové potrubí
● Procesní potrubí chemického závodu
● Potrubí cirkulující vody v elektrárně
● Systém průmyslové chladicí vody -
Strukturální potrubí
● Stavba nosných trubek ocelové konstrukce
● Bunda pro offshore platformu (-nekorozivní oblasti)
● Potrubí pro zakládání mostních pilot
● Konstrukční trubka věže přenosového vedení
Dodávka a přizpůsobení
Nabízíme flexibilní a spolehlivá řešení dodavatelského řetězce, abychom zajistili, že obdržíte potrubní potrubí API 5L Gr.B, které dokonale odpovídá požadavkům vašeho projektu.
|
Formulář |
 Bezešvá ocel
Trubka |
 Odolnost rovného švu
Svařované potrubí (ERW) |
 Spirála ponořený oblouk
Svařované trubky (SSAW) |
 Přímý šev ponořený oblouk
Svařované potrubí (LSAW) |
|---|---|---|---|---|
|
Konvenční rozsah |
Vnější průměr: 21.3 - 1067 mm; |
Vnější průměr: 21.3 - 610 mm; Tloušťka stěny: 2 - 20 mm |
Vnější průměr: 219 - 2500 mm; Tloušťka stěny: 6 - 25 mm |
Vnější průměr: 406 - 1620 mm; Tloušťka stěny: 6 - 50 mm |
|
Možnost přizpůsobení |
Bezešvé trubky válcované za tepla-, řezání s pevnou-délkou, zkosení, závity na koncích trubek, speciální podmínky tepelného zpracování |
Vysokofrekvenční{0}}přímo svařované-trubky, řezání s pevnou-délkou, opracování úkosů, galvanizace/úprava plastů |
Spirálově svařované trubky velkého{0}}průměru, řezání s pevnou-délkou, zkosení, antikorozní-nátěr (FBE/3PE) |
Tváření JCOE/UOE, délkové řezání, úkosové opracování, speciální úprava konců trubek |
Proč si vybrat nás? - Spolehlivá inženýrská technologie. Spolehlivé dodání.
V Číně pro vás nejsme jen dodavatelem, ale také důvěryhodným partnerem v oblasti materiálů.
Vertikálně integrovaná výroba
Vlastní 20 000 ㎡ zařízení s 10+ automatizovanými linkami (8,000+ tun/rok). Vlastní-nástrojové a lisovací centrum umožňuje rychlé přizpůsobení a efektivní kontrolu nákladů - bez prostředníků.

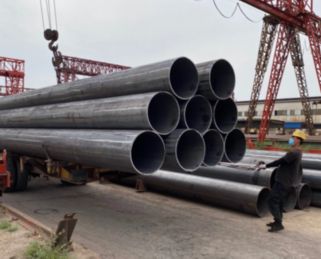

Přísná kontrola kvality v každé fázi
Úplná sledovatelnost napříč klíčovými kontrolními body kontroly kvality v průběhu výroby. 100 % v souladu se standardy ASTM/ASME, EN a GB. Zprávy o zkouškách materiálu jsou k dispozici u každé zásilky.

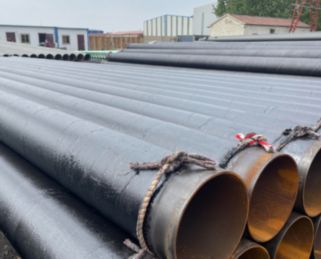

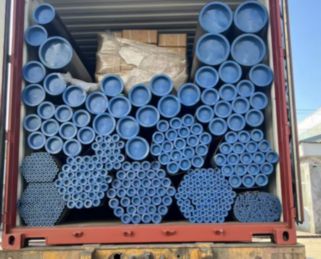

Spolehlivé dodávky a exportní balení
10+ let export do Evropy, Severní Ameriky, jihovýchodní Asie a Středního východu s voděodolnou a antikorozní-ochranou v kombinaci s flexibilními možnostmi dopravy zajišťuje bezpečné a včasné-dodání.

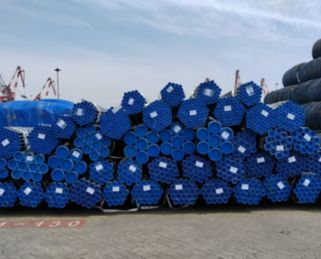

Ověření vzorku před hromadnou výrobou
Poskytujeme bezplatné vzorky pro ověření kvality, což vám umožňuje zadávat hromadné objednávky až po schválení. Přesným měřením rozměrů a transparentní výrobou zajišťujeme konzistenci od vzorku až po hromadnou výrobu.
